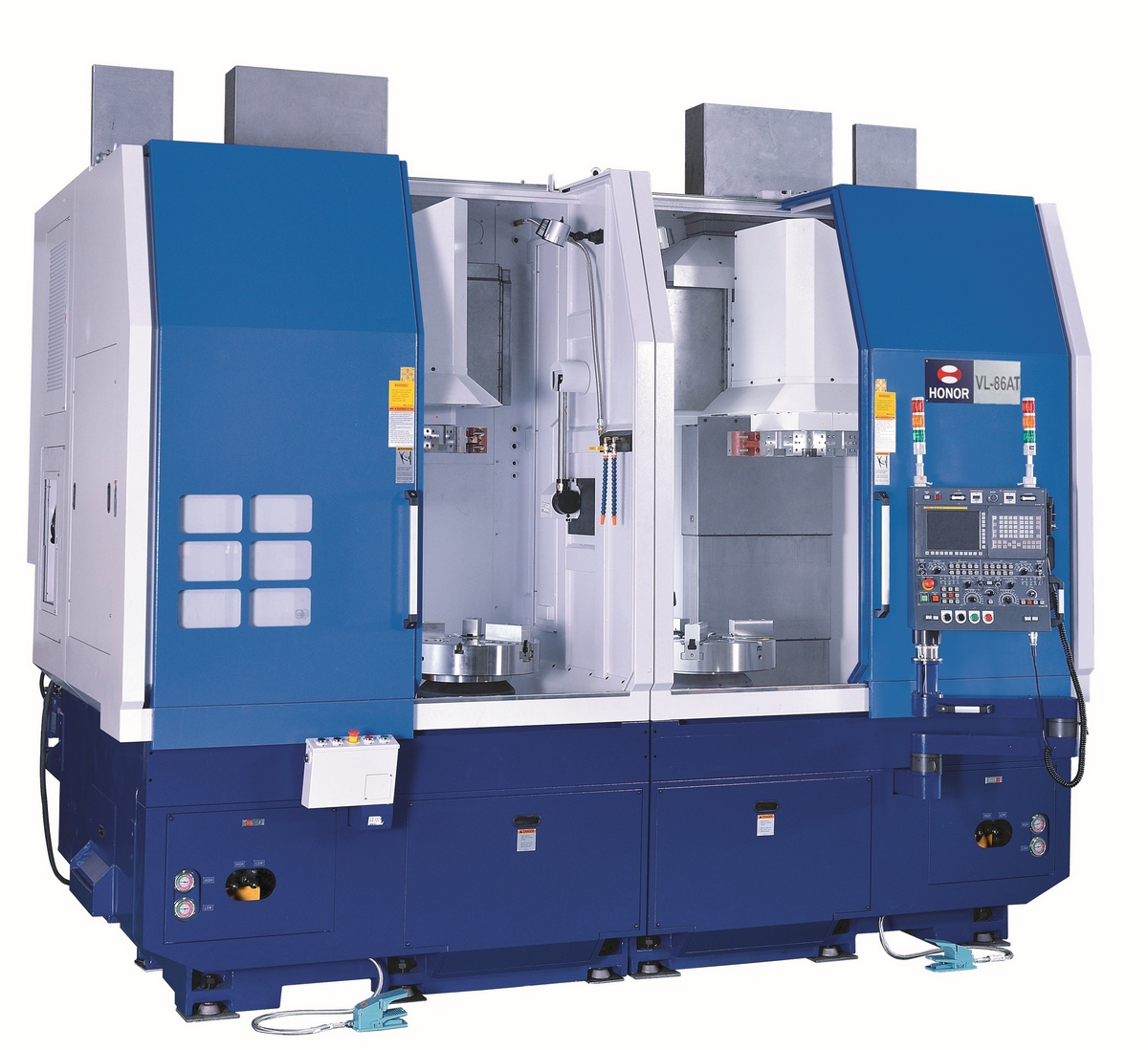

双主轴系列
VL-46~100AT/MT
双主轴双刀塔的设计，可于同一机台内同时切削相同工序，亦可加工同一工件之第一工序与第二工序，灵活的工序搭配可有效缩减操作人力需求以及提高厂房利用率。
| Spec./Model | unit | VL-46AT | VL-46MT | VL-66AT | VL-66MT | VL-86AT | VL-86MT | VL-100AT | VL-100MT | ||||||||
| Max. swing dia. : | mm | 560 | (22") | 560 | (22") | 800 | (31.4") | 800 | (31.4") | 1,000 | (39.4") | 1,000 | (39.4") | 1,320 | (52") | 1,320 | (52") |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. turning dia. : | mm | 560 | (22") | 560 | (22") | 760 | (29.9") | 700 | (27.5") | 860 | (33.9") | 800 | (31.5") | 1,100 | (43.3") | 1,100 | (43.3") |
| Max. turning height : | mm | 450 | (17.7") | 380 | (14.9") | 750 | (29.5") | 650 | (25.5") | 810 | (31.9") | 700 | (27.5") | 920 | (36.2") | 900 | (35.4") |
| Chuck dia. : | mm | 305 | (12") | 305 | (12") | 457 | (18") | 457 | (18") | 533 | (21") | 533 | (21") | 1,000 | (40") | 1,000 | (40") |
| Spindle speed : | rpm | 25-2,500 | 25-2,500 | 25-2,000 | 25-2,000 | 25-1,500 | 25-1,500 | 5-850 | 5-850 | ||||||||
| Number of tool position : | pcs | 12+12 | 12+12 | 12+12 | 12+12 | 12+12 | 12+12 | 12+12 | 12+12 | ||||||||
| Max. workpiece weight : | kgs | 450 | 450 | 650 | 650 | 850 | 850 | 1,000 | 1,000 | ||||||||
配件
标准配件
全罩式防溅钣金
油压三爪夹头与油压回转缸(VL-46/66/86)
手动四爪夹头(VL-100)
油压单元
油压软爪(VL-46/66/86)
自动润滑系统
电气箱热交換器
前门安全玻璃
油压夹头脚踏开关
工作灯
三色警示灯(R/Y/G)
刀塔出水
切削水系統
切削水箱与底床沖水系统
手工具箱
地基垫块
鍊条式铁屑输送机
主轴方向定位
操作保养手冊
油压与电路迴路图
工件计数器(控制器内建功能)
选购配件
油压三爪夹头与油压迴转缸(VL-100系列)
手动四爪夹头(VL-86系列)
主轴马达功率升級
油压夹头高低压切換裝置
自动门
电气箱冷气机
自动门
变压器
油水分离机(盘式)
油雾收集器
工件计数器外置显示器
伺服双刀同步加工机构
刀具检测
工件检测
主轴两段变速箱
夹头夹放动作确认裝置
特殊刀架
油压夹头硬爪
刀塔出水(高压)
刮板式排屑机
FANUC控制器31i系列
控制器对话式功能Manual guide i
西门子控制器
CE规格
工件试加工
夹治具设计
交钥匙工程方案
伺服刀塔
X/Z軸光学尺
全罩式伸缩护罩
